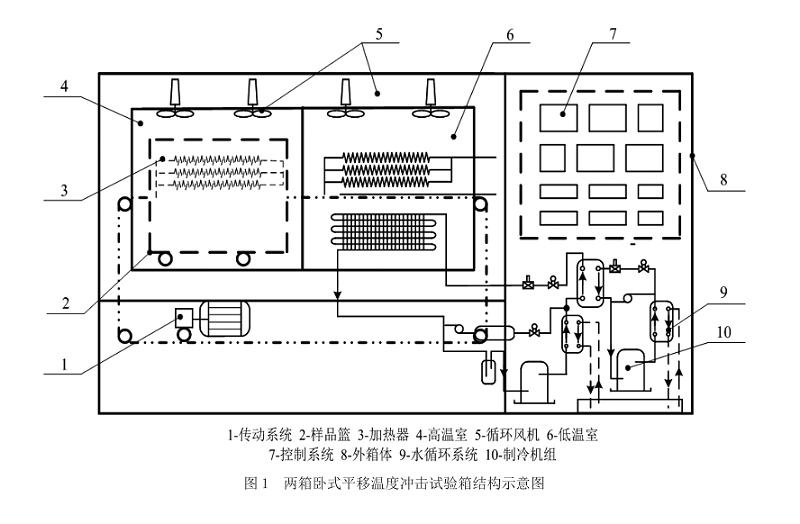

该两箱卧式平移温度冲击试验箱主要由高温室、低温室、加热系统、复叠制冷系统、水循环冷却系统、样品篮传动系统及控制系统等组成，其具体结构如图1所示。冲击箱两个工作室分别为高温室和低温室，在做由高温向低温冲击试验时，样品篮首先处在高温室按设定温度进行高温试验，此时低温室处于预冷工作状态，当运行到设定冲击时间时，传动机构将会带动样品篮由高温室向低温室移动，移动到低温室以后，样品在低温室按设定温度进行低温试验，此时高温室处于预热工作状态，在做由低温向高温冲击试验时，过程与上述相反。
