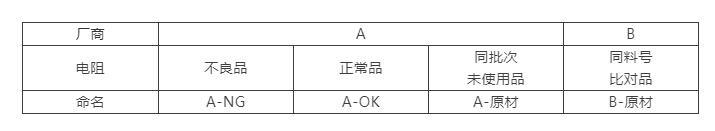

某产品客户端失效,经测试发现为电阻开路所致。电阻规格:348KΩ±0.1%,额定功率:0.1W。电阻命名如表1。

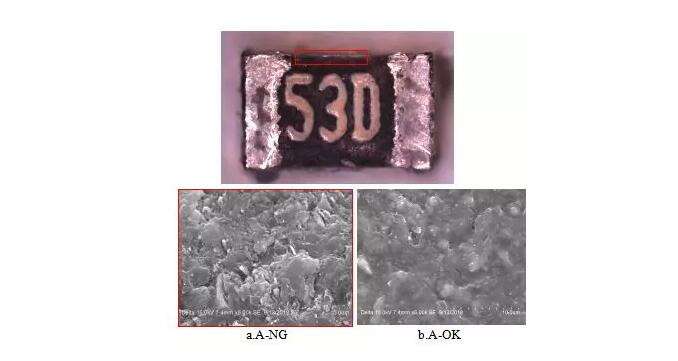

先用实体显微镜对电阻保护层进行外观观察,如图1红色框起处,A-NG陶瓷基体外露,保护层未覆盖至边缘。再用SEM(Hitachi S-3400N)对A-NG、A-OK边缘保护层形貌进行放大观察,如图1a、1b所示,A-NG保护层边缘疏松粗糙。

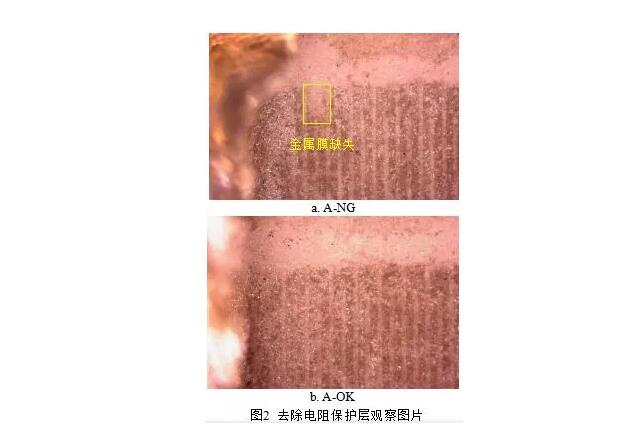

先用有机溶剂去除电阻保护层,再用金相显微镜进行观察。如图2a黄框所示,A-NG边缘位置金属膜缺失,用万用表对缺失膜两端进行电性确认显示开路,故电阻失效的原因为金属膜缺失所致。如图2b所示,A-OK金属膜完整,未见明显异常。

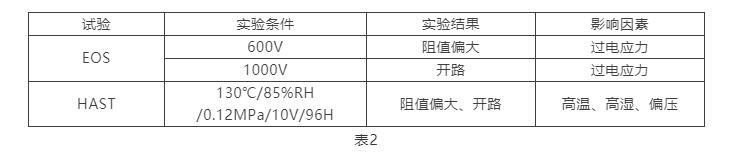

试验条件及结果见表2,EOS、HAST试验后电阻均出现阻值偏大或开路的现象。

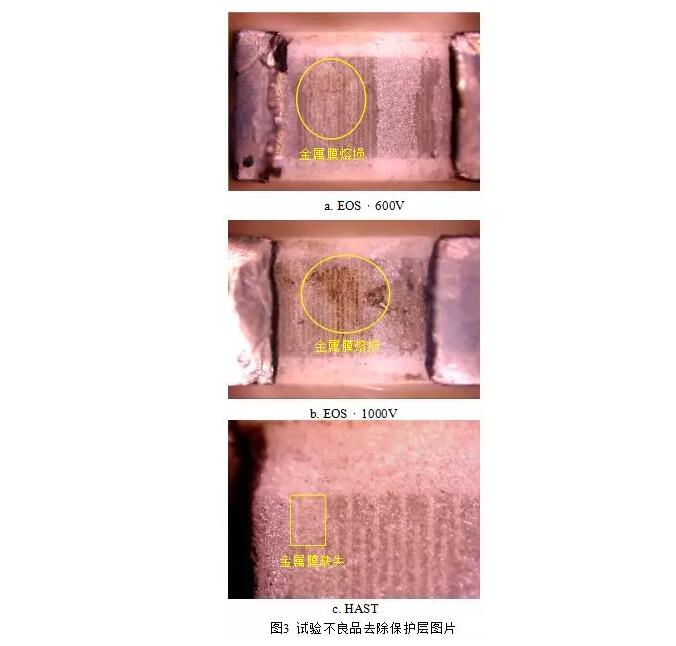

图3为试验不良品去除保护层图片,如图3a、3b所示,EOS试验不良品金属膜均有不同程度的熔损,电压越大膜熔损越严重,阻值变化越大甚至开路,此现象与A-NG金属膜缺失现象不同。如图3c所示,HAST试验不良品可见电阻边缘位置金属膜缺失,与A-NG失效现象一致,失效机理为电阻在高温、高湿、直流负荷的作用下发生电蚀。
(1)在金属膜沉积后,印刷保护层之前这段时间有杂质污染,成品通电时造成电蚀。

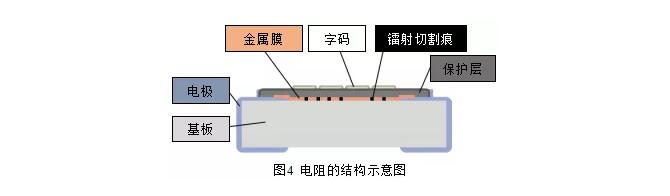

(2)保护层有外伤或覆盖不好,杂质和水汽进入导致电蚀。为进一步研究失效机理,寻求改善方向,对以上2种失效机理进行深入探讨,选取A-原材、B-原材进行结构分析与比对。图4为电阻的结构图,电阻的金属膜是以Ni-Cr合金溅镀沉积而成的薄膜,基板为氧化铝,保护层材料为环氧树脂。

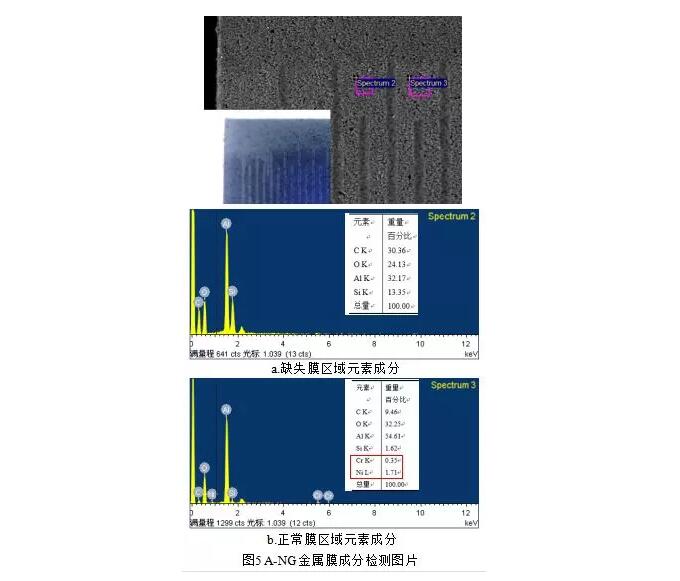

当陶瓷基体及金属膜中含有K+、Na+、Ca2+、Cl-等杂质时,电解作用加快,阻值迅速增加,失效速度加快。为验证A-NG金属膜表面有无杂质污染,对去除保护层后的金属膜进行EDX(HORIBA EX-250)成分分析,如图5a、5b分别为缺失膜与正常膜区域的元素检测结果,后者可见金属膜Ni、Cr元素,未发现K+、Na+、Ca2+、Cl-等杂质元素,排除金属膜表面杂质污染导致电蚀的猜测。

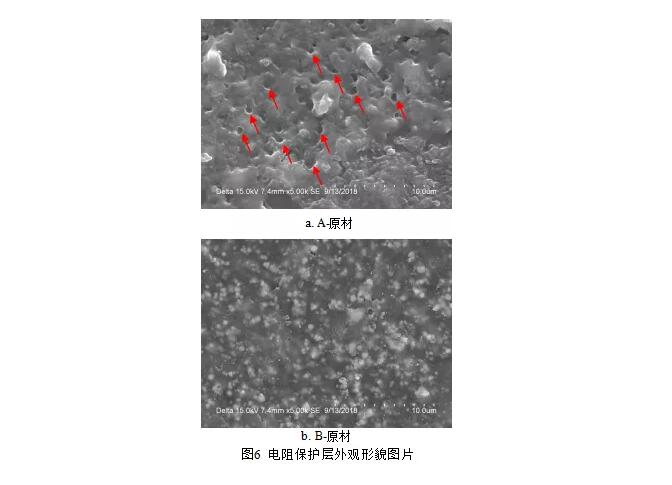

用SEM对A-原材、B-原材保护层形貌进行观察,如图6a红色箭头所示,A-原材保护层表面有大量孔洞。如图6b所示,B-原材保护层表面均匀致密。

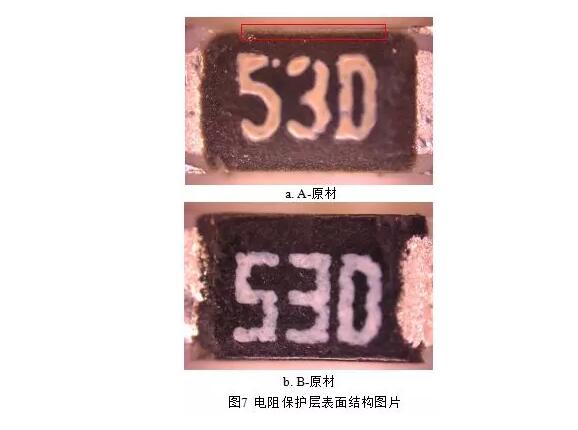

金属膜缺失位于边缘位置,对电阻去除正面端电极后观察其边缘结构。如图7a红色框所示,A-原材边缘陶瓷基材外露。比对可知:A-原材、B-原材保护层边缘结构设计不同,后者边缘保护更充分。

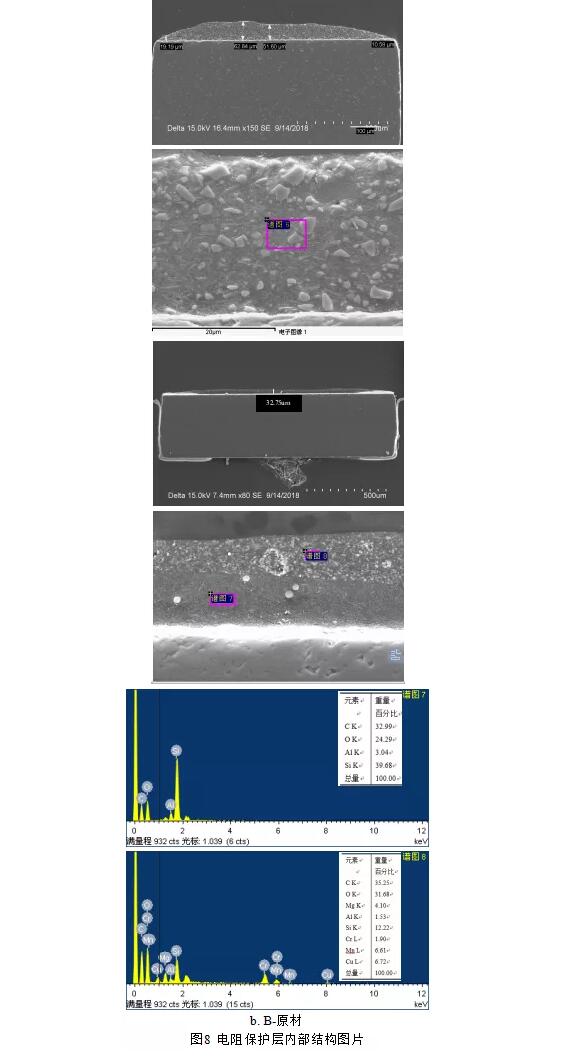

对电阻进行微切片制样,用SEM观察保护层内部微观结构,再进行EDS成分分析。如图8a,A-原材保护层中间与两端厚度差异明显,中间局部可达62.64um,两端厚度在10.58um~19.19um之间,内部填充物颗粒粗大,其主要成份为C、O、Mg、Si。如图8b,B-原材保护层相对较薄,中间与两端无明显差异,厚度约为32.75um,可见不同组分的两层结构,填充物颗粒细小,其主要成份分别为C、O、Al、Si和C、O、Mg、Al、Si、Cr、Mn、Cu。比对可知:A-原材保护层边缘薄,且填充颗粒粗大,水汽易侵入,与失效发生在边缘位置的现象相符。B-原材保护层结构致密,且两层结构可更好的保护金属膜免遭湿气的侵入。

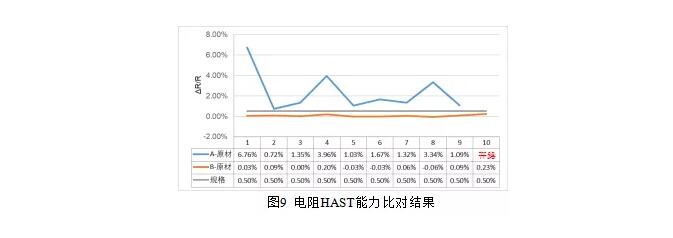

选取A-原材、B-原材各10pcs进行HAST试验,比对不同厂商电阻耐湿热能力。把电阻焊接在测试板上,然后插入HAST试验箱,设置条件:130℃/85%RH/
4) 对比A、B厂商电阻,A厂商电阻保护层存在空洞及边缘保护不到位等缺陷,容易被湿气侵入。通过HAST比对电阻耐湿热能力,进一步印证以上结论。为有效的提高电阻的耐湿热性能,建议从电阻保护层的工艺、厚度以及材质方面加以改善:a.选择填充颗粒细小的材料,减少湿气进入通道;b.调整保护层的厚度,使中间与边缘厚度相对均匀;c.使用耐湿热的保护材料。
文章来源:江苏中达电子
