1、范围

    本标准规定了光学功能薄膜液晶显示背光模组用薄膜高温高湿老化性能的测定方法。
    本标准适用于液晶显示背光模组用光学功能薄膜高温高湿老化性能的测定。

    2、规范性引用文件

    下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其新版本(包括所有的修改单)适用于本文件。
    GB/T 2410透明塑料透光率和雾度的测定.
    GB/T 6739色漆和清漆铅笔法测定漆膜硬度
    GB/T 9286色漆 和清漆漆膜的划格试验
    GB/T 25257光学功能薄膜 翘曲 度测定方法
    HG/T 4915白 色反射膜反射率的测定方法

    3、设备

    3.1恒温恒湿老化试验箱
    满足温度≥65℃，相对湿度≥95%，并且连续运转500h以上。
    温度精度:士0.5℃。
    湿度精度:士2.5%。

    4、试样

    4.1所要测定的样 品至少做3个平行试样。
    4.2试样应 表观质量合格。
    4.3试样尺≥210mmX297mm。.

    5、试验环境

    试样测试之前在温度(23士2)℃，相对湿度(50士5)%标准环境状态下放置2h。

    6、试验步骤

    6.1 试样裁切
    6.1.1增光膜和扩散膜试样裁切
    将增光膜或扩散膜样品按规定的尺寸裁切成规定大小的六组试样A1组、A2组、A3组、A4组、A5组和A6组，每组三个平行试样；其中A1组用于老化前附着力测试，A2组用于老化前硬度测试，A3组用于老化后附着力测试，A4组用于老化后硬度测试，A5组用于老化前后透光率、雾度测试.A6组用于老化前后翘曲度测试。
    6.1.2反射膜试样裁切
    将反射膜样品按规定的尺寸裁切成规定大小的2组试样B1组、B2组，每组3个平行试样:其中B1组用于老化前后翘曲度测试，B2组用于老化前后反射率测试。
    6.2老化前试样平衡
    将按照6.1所得到的试样A1组、A2组、A3组、A4组、A5组、A6组、B1组、B2组放置于平台上，按第5章规定的条件处理。
    6.3老化前性能检测
    6.3.1 试样分组
    对按照6.2得到的试验前试样A1组、A2组、A5组和A6组分别测试附着力、硬度、透光率、雾度及翘曲度；B1组、B2组分别测试翘曲度和反射率。
    6.3.2附着力的测定
    按GB/T9286规定的方法测定。
    6.3.3硬度的测定
    按GB/T6739规定的方法测定。
    6.3.4透 光率/雾度的测定
    按GB/T2410规定的方法测定。
    6.3.5 翘曲度的测定
    按GB/T25257规定的方法测定。
    6.3.6反射率的测定
    按HG/T 4915规定的方法测定。
    6.4 试样放入
    将按照6.2平衡后的试样A3组、A4组，及按照6.3测试后的试样A5组、A6组、B1组和B2组悬空挂于老化箱内，保持试样与水平面垂直，并且试样之间不可接触。

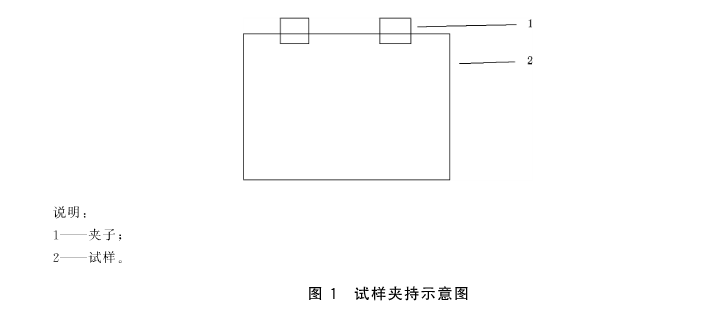

    试样夹持如图1所示:

    6.5老化试验
    将 恒温恒湿老化试验箱设置为测试温度65℃、测试相对湿度95%。达到设定温度和湿度时放人试样，对按照6.4所得到的试样A3组、A4组、A5组、A6组、B1组和B2组进行500 h的老化试验.试验过程不准许中断。
    6.6老化后试样平衡
    试验结束后将按照6.5所得到的试样A3组、A4组、A5组、A6组、B1组和B2组放置于平台上，按第5章规定的条件处理。
    6.7老化后性能检测
    对按照6.6得到的试验后试样A3组、A4组、A5组和A6组，分别测试附着力、硬度、透光率、雾度及翘曲度；对试验后试样B1组、B2组分别测试翘曲度和反射率。

    另外，试样附着力、硬度、透光率、雾度及反射率测试区域应在四周边缘及夹持部位周围5mm以外。

    7、结果表述

    以老化试验前的试样Al组、A2组、A5组、A6组、B1组和B2组的测试结果作对比.对经老化处理后的试样A3组、A4组、A5组、A6组.BI组和B2组的各性能参数进行记录、对比、计算和分析，进行结果判断。

    8、试验报告

    试验报告应包括下列内容:
    a) 本标准编号；
    b)识别样 品所需要的详细说明.如试样名称、规格等；
    c)试验条件；
    d) 测试数据和结果判定；
    e) 试验人员和日期。
