在PCB行业验收标准IPC-6012C中，只有三个章节的试验牵涉到可靠性方面的要求，主要是介质耐电压、湿热绝缘电阻（MIR）和热冲击（Thermal Shock），前两者主要评估板材可靠性，后者主要评估电镀铜可靠性。

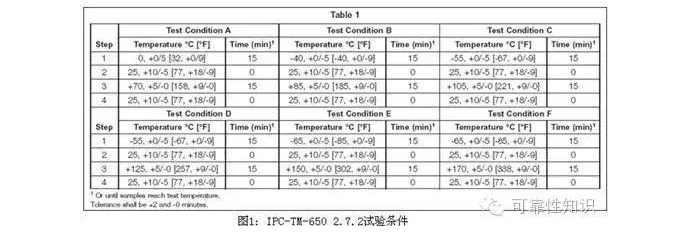

    热冲击试验来源于IPC-6012C 3.10.8章节的要求，依照IPC-TM-650 测试方法2.6.7.2测试，一般常用FR4材料的PCB选用条件D，在经过高低温循环100次之后，次高温电阻和后一次高温电阻的变化率不能超过10%，并且试验后做显微剖切的镀覆孔完整性合格。

    IPC定义的热冲击（Thermal Shock）试验，其与封装业JEDEC的温度循环试验（TCT）类似，但与JEDEC的热冲击试验（TST）有差异，因为IPC的热冲击试验（TS）和JEDEC的温度循环试验（TCT），都是基于空气传热的，而JEDEC的热冲击试验（TST）是基于液体传热的，其温度转换速率远远高于空气传热，故如果客户要求测试TS时，还是需要确定所依据的标准和试验条件。
    JEDEC原为美国电子工业协会EIA之下属团体，现已独立出来成为IC封装业的专门组织，曾就有机IC载板与半导体成品之品检与可靠度试验订定许多规范，其涉及到温度循环方面常见的两个试验如下：

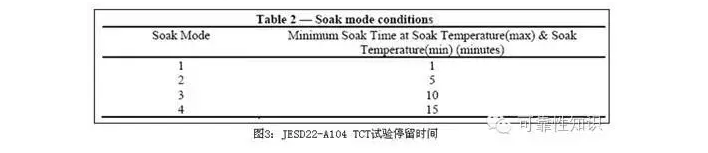

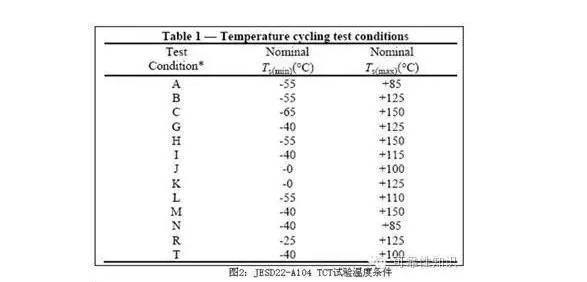

    TCT：参考标准JESD22-A104E，两箱式Air to Air温度循环试验(Temperature Cycling Test)，共有13种高低温匹配与4种留置时间CycleTime(1、5、10、15分钟)的级别对应，以供用户参考，如下图2和图3所示：

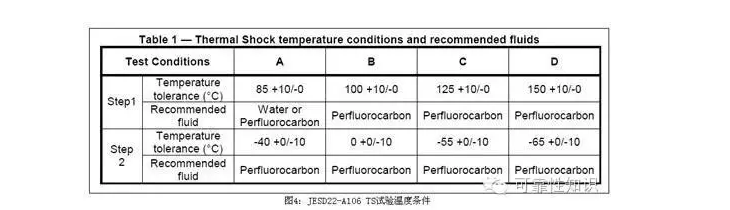

    TST：参考标准JESD22-A106B，两槽式Liquid to Liquid高低温液体中之循环试验，特称为ThermalShockTest热冲击试验，试验条件如下图4所示:

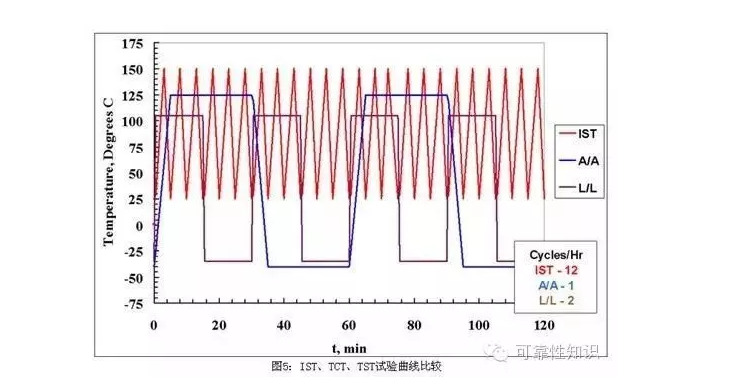

    不管是TCT或是TST试验，其试验时间都是很长的，而IST时间明显小于TCT和TST，常见的温度循环测试曲线如图5所示，由图可以看出，液冷式的TST试验，高低温转换速率是的，IST其次，TCT小，而高低温转换速率越大，其对材料的冲击也随之增加，也就更容易失效：

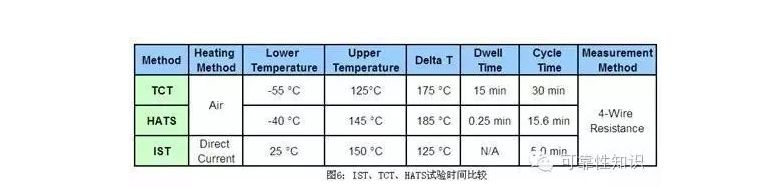

    IST试验虽然试验时间短，但其也有不足之处，它的高低温温差是小的，温差决定了测试样品的工作温度范围，温差越大，代表样品能工作在更高或更低的温度，如图6所示：

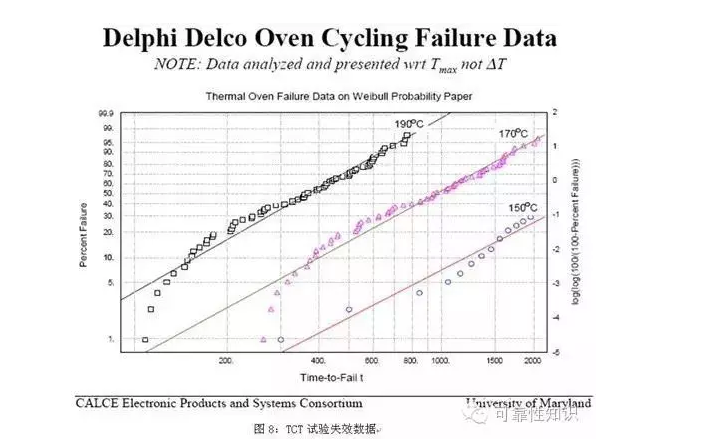

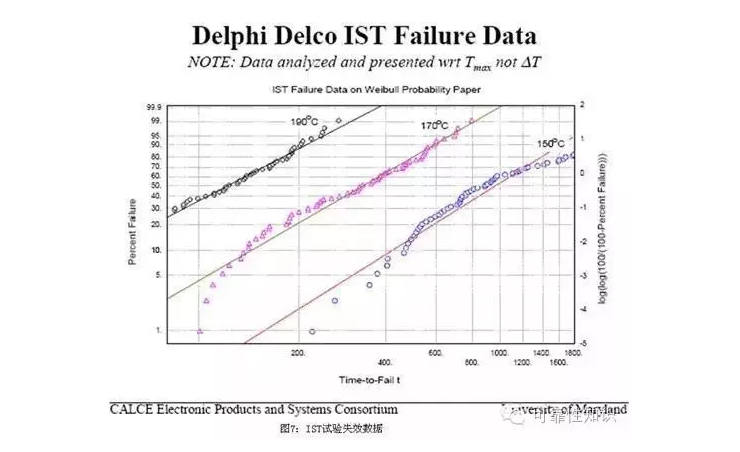

    IST因为测试时间短，温度转换速率大，对测试样品的疲劳老化影响也较大，故可以使试样早早发生失效，比对图7的IST失效数据和图8的    TCT失效数据，可见在相同的条件下，IST试验很早就发生的失效：
